Gasturbine Abwärmerückgewinnungskessel kombinierter Zyklus Stromerzeugung 95,6 t/h Nennwert

Gasturbinen Abwärmekessel kombinierter Zyklus Stromerzeugung Wärmerückgewinnung

Übersicht:

Bei der chemischen Herstellung entsteht eine große Menge hochtemperaturschädlicher Abgase.Dieser Abwärmekessel verwendet spezielle Materialien und eine Korrosionsschutzstruktur, um Abwärme aus Reaktoren effektiv zurückzugewinnen, Cracköfen und andere Geräte, Dampf für die Prozess- oder Stromerzeugung erzeugen und die Gesamtverbrauchsrate von Energie verbessern.

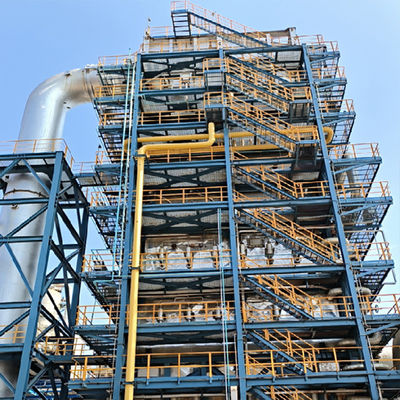

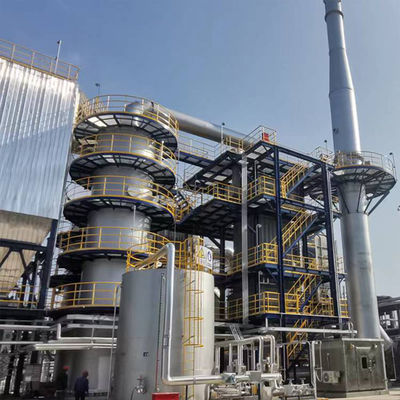

Produktbild:

Produkteinführung:

Dieser Abwärmekessel ist für die Abwärmerückgewinnung von hochtemperaturen Rauchgasabfällen aus dem CO-Verbrenner der katalytischen Cracking-Einheit der Raffinerie ausgelegt.Es erzeugt 95.6 t/h (Druck 3,9 MPa, Temperatur 440°C) mitteldruckigen überhitzten Dampfes. Seine Dampfquelle besteht aus zwei Teilen: 56,2 t/h von dem vom System selbst erzeugtem gesättigten Dampf und 39.4 t/h von außen gelieferter gesättigter DampfAußerdem wandelt der Kessel das Zufuhrwasser durch den Vorheizprozeß in 26,89 t/h hochtemperaturreiches heißes Wasser für die externe Ausgabe um.Verwirklichung des Prozessdampfbedarfs der Einheit und der kaskadenartigen Energieverwertung gleichzeitig, wodurch der Gesamtenergieverbrauch erheblich verringert wird.

Der Abwärmekessel hat eine Struktur des Typs "П" und ist mit einer Dampftrommel, einem Abdampfvorgang, einem Hoch-/Niedertemperatur-Superdämmer,mit einem Hochtemperatur-/Niedertemperatur-Ausdampfungsbereich und einem Hochtemperatur-/Niedertemperatur-Ökonomizer, und die Heizoberfläche ist modular ausgelegt. Zwischen den Hochtemperatur- und Niedertemperatur-Supertemperaturen befindet sich eine Wassersprühkühlvorrichtung zur präzisen Steuerung der Dampftemperatur;Zwischen den Modulen ist ein Schlagwellenroßentreibgerät eingerichtet, um den Ruß in Echtzeit durch Hochfrequenz-Schlagwellen zu reinigen, um die stabile Wärmeübertragungseffizienz der Heizoberfläche zu gewährleisten..

Technische Spezifikationen

Vorteile:

(1)Effiziente Rückgewinnung der Abwärme:

Anpassungen an 860°C hochtemperature Rauchgase (193192Nm3/h), tiefe Kühlung auf 176°C und effiziente Nutzung der Abwärme-Kaskade.
- Ich weiß.
(2) Flexible Dampfintegration:

Die Nennverdampfungsleistung beträgt 95,6 t/h (einschließlich 39,4 t/h externer Dampfzufuhr).und 440°C überhitzte Dampfleistung wird genau gesteuert, um den dynamischen Bedarf von Raffinerien und chemischen Prozessen zu erfüllen.
- Ich weiß.
(3) Modulare Wartung:

P-Typ-Layout + Temperaturzonenmodulkonstruktion (Hoch-/Niedertemperatur-Überhitzer/Dampfer/Ökonomizer), mit einem Stoßwellenroßblassystem ausgestattet,die Wärmeübertragungseffizienz um mehr als 15% erhöht wird.

(4) Signifikante Energiesparintegration:

Das Vorheizverfahren erzeugt 26,89 t/h hochtemperaturschwarzes Wasser und senkt gleichzeitig den Gesamtenergieverbrauch des Geräts um 20 bis 30%.

(5) Fortgeschrittene Temperaturregelungstechnik:

Die Wassersprühkühlvorrichtung erreicht eine ±5°C-Toleranzregelung von 3,9 MPa Dampf, was einen sicheren und stabilen Betrieb der Anlage gewährleistet.

FuE und Produktion:

Ruiding hat das Technologiezentrum für saubere Verbrennung von Ressourcen in der Provinz Jiangsu und das Schlüssellabor des gemeinsamen Innovationszentrums JICUI-Ruidings gegründet.

Das hier.Das Labor ist mit fortschrittlichen Detektionsgeräten wie ICP-induktiv gekoppelter Plasmaemissionsspektrometrie, Atomabsorptionsspektrophotometrie, Atomfluoreszenzspektrophotometrie ausgestattet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, hochtemperaturförmiger Verbrennungsrate-Analysator und schneller Gleichgewichtsflammpunkt-Tester. Es verfügt über Fähigkeiten für die Analyse von Schwermetallen, Elementenanalyse, Heizwertanalyse von Abgasen,Erkennung des Schmelzpunktes der Asche, Verbrennungskesselwasserqualitätsprüfung, Abwasseranalyse und flüchtige Abfallanalyse usw.

Verwandte Produkte:

Hauptkunden:

Einführung in die Firma:

Ruiding verfügt über Fachkenntnisse in den Bereichen Engineering, Fertigung, Bau und Inbetriebnahme von Industrieabfallverbrennungssystemen, einschließlich thermischer Oxidatoren (auch als Verbrennungsanlagen bezeichnet),Wärmerückgewinnungssystem (Kessel), Druckbehälter, Abgasreinigungssystem (DeSOX, DeNOx) und Plattenwärmetauscher usw.

Ruiding wurde mit dem Umweltschutztechnischen Zertifikat Klasse 2 (Abfallgas, Abfallflüssigkeit, Abfallfeste Behandlung) EPC-Zertifikat, ASME-Zertifikat,Lizenz für die Herstellung von Kesseln der Klasse A, Zertifikat für die Installation und Instandhaltung von Kessel der Klasse A, Zertifikat für die Konstruktion und Herstellung von Pressgefäßen der Klasse A2, Zertifikat für die Konstruktion und Konstruktion von Presspipelines der Klasse GC1, GC2.

SchreienWir haben über 500 technische Projekte abgeschlossen, mehr als 250 000 Quadratmeter Baufläche und fast 300 Fach- und Fachkräfte.in verschiedenen inländischen und internationalen Branchen verbreitet, mit einem erheblichen Marktanteil in der petrochemischen Industrie.

Frequente:

1Was ist das Hauptgeschäft des Unternehmens?- Ich weiß.
Konzentration auf Forschung und Entwicklung, Konstruktion, Produktion, Installation und Inbetriebnahme von drei Industrieabfällen (Abfallgas/Abfallflüssigkeit/Festmüll)und unterstützende Ausrüstung (z. B. Wärmetauscher), Schlammtrockner usw.).
2Haben Sie eine Zertifizierung?
Das Unternehmen hat nun die Zertifizierungen für Qualitäts-, Umwelt-, Arbeitsgesundheits- und Arbeitshygiene- und Sicherheitsmanagementsysteme bestanden.und verfügt über die zweite Qualifikation für Umweltschutztechnik, Klasse B spezielle Umwelttechnik, Klasse A Kesselherstellung, Klasse A Kesselinstallation, Inspektions- und Wartungszeugnis,A2 Druckbehälterkonstruktions- und Herstellungszeugnis, GC1, GC2 Druckleitung Entwurf und Installation Zertifikat und Klasse A Umweltverschmutzungskontrolle (Abfall, Abgas, Abfallflüssigkeit) Qualifikationszertifikat.
- Ich weiß.3Was sind die Kernprodukte?
(1) Abgasverbrenner:
Regenerative thermische Oxidationsöfen (RTO), regenerative katalytische Oxidationsöfen (RC0), katalytische Oxidationsöfen (C0), Hochtemperaturthermische Verbrennungsanlagen (T0),Katalysatoren für denitrifizierung (SCR)
(2) Abfallflüssigkeitsverbrennungsanlage:
Flüssigkeitsverbrennungsanlage für organische Abfälle, Salzhaltige Flüssigkeitsverbrennungsanlage für Abfälle, Schwerbestandteilrückstandsinstanz
(3) Feststoffverbrenner:
Kombinierte Rotationsöfenverbrennungsanlage, gasgesteuerte Pyrolyseverbrennungsanlage, Flüssigkeitsbettenverbrennungsanlage, Stufenverbrennungsanlage
(4) Kessel der Klasse A:
Modulärer Abwärmekessel, Tunnel-Abwärmekessel, integrierter Verbrennungskessel mit Ofen-Kessel, Großkavitäts-Membranwandkessel, Feuerrohrkessel
(5) Plattenwärmetauscher:
Vollgeschweißter Druckplattenwärmetauscher, hocheffizienter Wärmetauscher mit Whirlpool, hocheffizienter Wärmetauscher mit Spiralrohr
(6) Hilfsmaschine zur Verbrennung:
Schlammtrockner, maßgeschneiderter Brenner, Abfallbrucher, VOC-Katalysator
4In welchen Aspekten spiegeln sich die technischen Vorteile wider?

Wir haben 29 patentierte Technologien, die die Bereiche der Verbrennungsanlage Optimierung, Wärmerückgewinnung usw. abdecken.der die Verbrennungstechnik beherrscht und mit dem Betrieb von Verbrennungsanlagen vertraut istDie Konstrukteure verfügen über eine solide theoretische Grundlage und reiche Konstruktions- und Praxiserfahrung.Sie kombinieren den Betrieb von fortschrittlichen Geräten im In- und Ausland, um Prozess- und Strukturentwurf durchzuführen.. Die Entwurfsreaktion ist schnell, und der Plan kann rechtzeitig entsprechend den Anforderungen des Käufers geändert werden, und Optimierungsvorschläge können gemäß den Daten und Prozessen des Käufers gemacht werden.
5Was umfaßt der Dienstleistungsbereich?
Wir bieten vollständige Prozessdienstleistungen von der Projektberatung, der Planung, der Ausrüstungsfertigung bis hin zur Installation und Inbetriebnahme und unterstützen die Renovierung von Druckpipelines und Kesseln.
6Gibt es erfolgreiche Fälle für die Referenz?
Es hat mehrere Branchen wie Erdöl, Chemie, Pharma und Festmüllentsorgung bedient.Projekt zur Flüssigverbrennung chemischer Abfälle, usw.
7Wie kann man eine Kooperation oder ein Angebot erhalten?
Sie können Ihre Anforderungen über das Online-Formular der offiziellen Website einreichen oder sich direkt an:
Tel: +86 15606162805 ; +86 0510-87418884
E-Mail: ruiding@rdee.com.cn
Anschrift: Industriezonen Xinzhuang, Stadt Yixing, Provinz Jiangsu, China.
8Gibt es eine internationale Geschäftskooperation?
Mit den unabhängigen Import- und Exportrechten können wir Ausrüstungsexport- und technische Lösungsanpassungsdienste für ausländische Kunden anbieten.
