Übersicht:
Es wurde für energieintensive Industriezweige entwickelt und verwendet eine Keramik-Wärmespeichertechnologie aus Honigstock und wandelt die Abgaswärmeenergie in ein Rückgewinnungssystem um.Erhöhung der thermischen Effizienz auf mehr als 85%Es eignet sich für Hochtemperaturindustrie wie Metallurgie und Glasherstellung, wodurch der Kraftstoffverbrauch und die CO2-Emissionen erheblich reduziert werden.und eine Win-Win-Situation für die Produktion und den Umweltschutz zu erreichen.

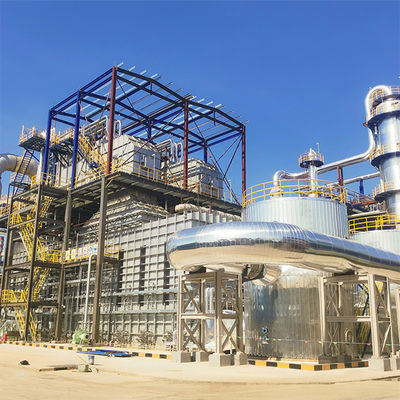

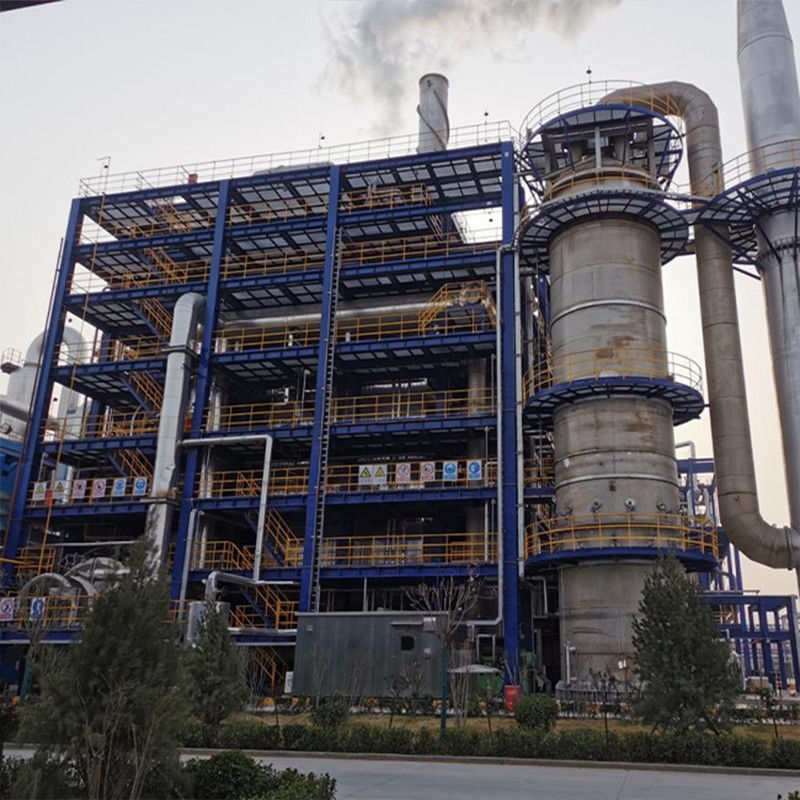

Produktbild:

Produkteinführung:

Lösung:RTO
Verunreinigungsquelle:MMA
Kapazität:71603Nm3/h

Dieses integrierte Verbrennungssystem unterstützt eine Produktionsanlage für 100.000 TPY-Methylmethacrylat (MMA), die:
(1) Konzentriertes Prozessabwasser: 9600 kg/h
(2) Biochemisches Abwasser: 3000 kg/h
(3) Schwere Abfallflüssigkeit: 1264 kg/h bei Verbrennungstemperaturen von 950~1100°C

Die Rauchgasbehandlung umfasst:
(1) Wärmerückgewinnung über Abwärmekessel + hochtemperaturspeicher­Wärmetauscher.
(2) SNCR-Denitrifizierung (Ammoniak/Harnstoff-Injektion).
(3) Auslöschturm + Halbtrockensäureentfernung + Staubfilterung für konforme Emissionen.
(4) Durch produziert 22 t/h 4,3 MPaG/435°C überhitzter Dampf für die Wiederverwendung.

Das System besteht aus einer Abfallflüssigkeitsverbrennungsanlage, einer Wärmerückgewinnungsanlage, einem SNCR-Denitrifizierungssystem, einem halbtrockenen Reinigungsgerät, einer Abwasserabsaugkolonne, einem induzierten Zugventilator und einem Abgasstapel,mit einer Gesamtfläche von 60 m x 30 m.

Die Theorie:
Die RTO besteht aus isolierten Kammern, die mit hochtemperaturen keramischen Medien gefüllt sind.mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHTDa sich die Luft durch das Lager bewegt, steigt ihre Temperatur rasch an. Die Oxidationsreaktion findet in der Verbrennungskammer statt und wandelt die verschmutzte Luft in CO2 und Wasserdampf um.die eine erhebliche Menge an Wärmeenergie freisetzt.

Das heiße, saubere Gas fließt durch das zweite Rückgewinnungsbett und hinterlässt die Wärme in der Keramik.die gespeicherte Wärme zur Vorheizung der eingehenden Luft nutzenDurch regelmäßiges Wechseln der Ein-, Aus- und Reinigungsprozesse ändert sich die Strömungsrichtung im Oxidator, wodurch die Vorheizungs-, Oxidations-, Wärmespeicher- und Freisetzungsphasen abgeschlossen werden.Dieses Wärmespeicherverfahren ermöglicht die Wiederverwendung der während der Oxidation freigesetzten Wärmeenergie, wodurch der Kraftstoffverbrauch bei der Vorheizung verringert wird.

Um eine optimale Wärmerückgewinnungseffizienz zu gewährleisten, wird die Richtung des Prozessstroms regelmäßig mit Hilfe von automatischen Umleiterventilen, die durch das PLC-System gesteuert werden, gewechselt.

Vorteile:
(1) Effizienz der Mitverarbeitung:

Gleichzeitige Behandlung von Abwasser + Abwasserflüssigkeiten mit garantierter Emissionskonformität.

(2) Energiezirkularität:

Erzeugt 22 t/h hochdruckend überhitzten Dampf als Nebenprodukt, der direkt in den Produktionsprozess zurückgeführt wird.

(3) Erweiterte Wärmeverwertung:

Die zweistufige Energierückgewinnung (Abwärmekessel + Hochtemperaturplattenwechsler) ermöglicht eine hohe thermische Effizienz und maximiert die Energiewiederverwendung.

(4) Raumoptimiertes Layout:

Raumoptimiertes Layout (1800 m2) mit modularen Komponenten, speziell für begrenzte Anlagengebiete entwickelt.

(5) Mehrstufige Reinigung:

Integrierte SNCR-Denitrifizierung + Quench-Kühlung + halbtrockene Entsauerung + Staubentfernung, entspricht strengen Umweltstandards.

FuE und Produktion:

Ruiding hat das Technologiezentrum für saubere Verbrennung von Ressourcen in der Provinz Jiangsu und das Schlüssellabor des gemeinsamen Innovationszentrums JICUI-Ruidings gegründet.

Das hier.Das Labor ist mit fortschrittlichen Detektionsgeräten wie ICP-induktiv gekoppelter Plasmaemissionsspektrometrie, Atomabsorptionsspektrophotometrie, Atomfluoreszenzspektrophotometrie ausgestattet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, hochtemperaturförmiger Verbrennungsrate-Analysator und schneller Gleichgewichtsflammpunkt-Tester. Es verfügt über Fähigkeiten für die Analyse von Schwermetallen, Elementenanalyse, Heizwertanalyse von Abgasen,Erkennung des Schmelzpunktes der Asche, Verbrennungskesselwasserqualitätsprüfung, Abwasseranalyse und flüchtige Abfallanalyse usw.

Verwandte Produkte:

Hauptkunden:

Einführung in die Firma:

Ruiding verfügt über Fachkenntnisse in den Bereichen Engineering, Fertigung, Bau und Inbetriebnahme von Industrieabfallverbrennungssystemen, einschließlich thermischer Oxidatoren (auch als Verbrennungsanlagen bezeichnet),Wärmerückgewinnungssystem (Kessel), Druckbehälter, Abgasreinigungssystem (DeSOX, DeNOx) und Plattenwärmetauscher usw.

Ruiding wurde mit dem Umweltschutztechnischen Zertifikat Klasse 2 (Abfallgas, Abfallflüssigkeit, Abfallfeste Behandlung) EPC-Zertifikat, ASME-Zertifikat,Lizenz für die Herstellung von Kesseln der Klasse A, Zertifikat für die Installation und Instandhaltung von Kessel der Klasse A, Zertifikat für die Konstruktion und Herstellung von Pressgefäßen der Klasse A2, Zertifikat für die Konstruktion und Konstruktion von Presspipelines der Klasse GC1, GC2.

SchreienWir haben über 500 technische Projekte abgeschlossen, mehr als 250 000 Quadratmeter Baufläche und fast 300 Fach- und Fachkräfte.in verschiedenen inländischen und internationalen Branchen verbreitet, mit einem erheblichen Marktanteil in der petrochemischen Industrie.

Frequente:

1Was ist das Hauptgeschäft des Unternehmens?- Ich weiß.
Konzentration auf Forschung und Entwicklung, Konstruktion, Produktion, Installation und Inbetriebnahme von drei Industrieabfällen (Abfallgas/Abfallflüssigkeit/Festmüll)und unterstützende Ausrüstung (z. B. Wärmetauscher), Schlammtrockner usw.).
2Haben Sie eine Zertifizierung?
Das Unternehmen hat nun die Zertifizierungen für Qualitäts-, Umwelt-, Arbeitsgesundheits- und Arbeitshygiene- und Sicherheitsmanagementsysteme bestanden.und verfügt über die zweite Qualifikation für Umweltschutztechnik, Klasse B spezielle Umwelttechnik, Klasse A Kesselherstellung, Klasse A Kesselinstallation, Inspektions- und Wartungszeugnis,A2 Druckbehälterkonstruktions- und Herstellungszeugnis, GC1, GC2 Druckleitung Entwurf und Installation Zertifikat und Klasse A Umweltverschmutzungskontrolle (Abfall, Abgas, Abfallflüssigkeit) Qualifikationszertifikat.
- Ich weiß.3Was sind die Kernprodukte?
(1) Abgasverbrenner:
Regenerative thermische Oxidationsöfen (RTO), regenerative katalytische Oxidationsöfen (RC0), katalytische Oxidationsöfen (C0), Hochtemperaturthermische Verbrennungsanlagen (T0),Katalysatoren für denitrifizierung (SCR)
(2) Abfallflüssigkeitsverbrennungsanlage:
Flüssigkeitsverbrennungsanlage für organische Abfälle, Salzhaltige Flüssigkeitsverbrennungsanlage für Abfälle, Schwerbestandteilrückstandsinstanz
(3) Feststoffverbrenner:
Kombinierte Rotationsöfenverbrennungsanlage, gasgesteuerte Pyrolyseverbrennungsanlage, Flüssigkeitsbettenverbrennungsanlage, Stufenverbrennungsanlage
(4) Kessel der Klasse A:
Modulärer Abwärmekessel, Tunnel-Abwärmekessel, integrierter Verbrennungskessel mit Ofen-Kessel, Großkavitäts-Membranwandkessel, Feuerrohrkessel
(5) Plattenwärmetauscher:
Vollgeschweißter Druckplattenwärmetauscher, hocheffizienter Wärmetauscher mit Whirlpool, hocheffizienter Wärmetauscher mit Spiralrohr
(6) Hilfsmaschine zur Verbrennung:
Schlammtrockner, maßgeschneiderter Brenner, Abfallbrucher, VOC-Katalysator
4In welchen Aspekten spiegeln sich die technischen Vorteile wider?

Wir haben 29 patentierte Technologien, die die Bereiche der Verbrennungsanlage Optimierung, Wärmerückgewinnung usw. abdecken.der die Verbrennungstechnik beherrscht und mit dem Betrieb von Verbrennungsanlagen vertraut istDie Konstrukteure verfügen über eine solide theoretische Grundlage und reiche Konstruktions- und Praxiserfahrung.Sie kombinieren den Betrieb von fortschrittlichen Geräten im In- und Ausland, um Prozess- und Strukturentwurf durchzuführen.. Die Entwurfsreaktion ist schnell, und der Plan kann rechtzeitig entsprechend den Anforderungen des Käufers geändert werden, und Optimierungsvorschläge können gemäß den Daten und Prozessen des Käufers gemacht werden.
5Was umfaßt der Dienstleistungsbereich?
Wir bieten vollständige Prozessdienstleistungen von der Projektberatung, der Planung, der Ausrüstungsfertigung bis hin zur Installation und Inbetriebnahme und unterstützen die Renovierung von Druckpipelines und Kesseln.
6Gibt es erfolgreiche Fälle für die Referenz?
Es hat mehrere Branchen wie Erdöl, Chemie, Pharma und Festmüllentsorgung bedient.Projekt zur Flüssigverbrennung chemischer Abfälle, usw.
7Wie kann man eine Kooperation oder ein Angebot erhalten?
Sie können Ihre Anforderungen über das Online-Formular der offiziellen Website einreichen oder sich direkt an:
Tel: +86 15606162805 ; +86 0510-87418884
E-Mail: ruiding@rdee.com.cn
Anschrift: Industriezonen Xinzhuang, Stadt Yixing, Provinz Jiangsu, China.
8Gibt es eine internationale Geschäftskooperation?
Mit den unabhängigen Import- und Exportrechten können wir Ausrüstungsexport- und technische Lösungsanpassungsdienste für ausländische Kunden anbieten.
